雷达液位计与雷达液位监测终端 原理、优势与应用全景

一、引言

在工业过程控制与仓储管理中，液位测量是保障安全、提升效率的关键环节。传统的机械式、压力式液位计在复杂工况下常受介质腐蚀、泡沫、蒸汽、搅拌等干扰，测量精度与可靠性难以兼顾。雷达液位计与雷达液位监测终端的出现，为液位测量提供了非接触、高精度、免维护的全新解决方案。

二、雷达液位计的工作原理

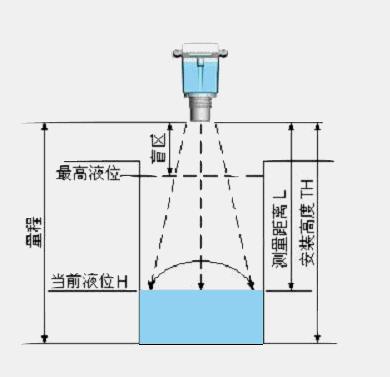

雷达液位计基于时域反射（TDR）原理工作：仪表天线发射高频电磁波（通常为26GHz或80GHz），电磁波以光速传播，遇到被测介质表面后反射回波，通过测量发射与接收的时间差，结合电磁波传播速度，即可计算出天线到液面的距离。由于储罐总高度已知，用总高减去测量距离即得液位高度。

根据天线形式不同，雷达液位计可分为喇叭口式、杆式、缆式等，分别适用于不同量程、介电常数和安装条件的场景。

三、雷达液位监测终端的核心特点

雷达液位监护终端是在传统雷达液位计基础上，集成数据采集、处理、通信与远程管理能力的智能化终端设备。其典型特点包括：

1. 非接触测量：与被测介质不直接接触，适用于强腐蚀、高粘度、易结晶介质。
2. 高精度与高分辨率：80GHz高频雷达可实现毫米级测量精度，盲区极小。
3. 强抗干扰能力：采用调频连续波（FMCW）技术与智能回波处理算法，可有效抑制泡沫、蒸汽、搅拌桨叶产生的虚假回波。
4. 宽温宽压适应性：适用于-40℃~200℃温度范围及高压储罐环境。
5. 智能通信与远程运维：终端内置4G/NB-IoT/LoRa等无线通信模块，支持数据上云、异常告警、远程配置与固件升级。
6. 低功耗与电池供电：部分终端采用低功耗设计，配合锂电池可实现数年免维护运行，适用于无市电的野外场景。

四、典型应用场景

• 石油化工：原油、成品油、酸碱储罐的液位监控，防爆场合优先选用。
• 水处理与环保：污水池、清水池、加药罐的液位测量，耐受泡沫与污泥干扰。
• 食品与制药：卫生型雷达液位计可满足CIP清洗与GMP规范要求。

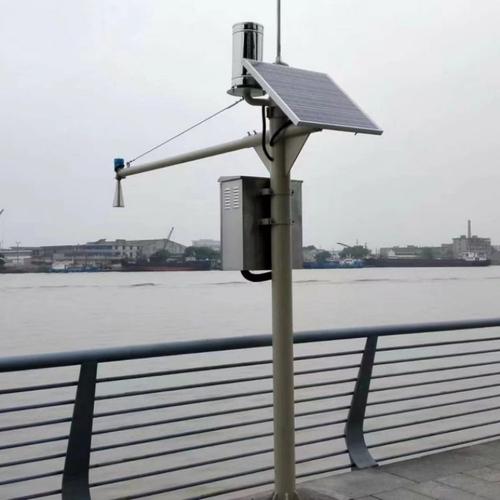

• 农业灌溉与水利：河道、水库、渠道液位远程监测，配合监测终端实现汛情预警。
• 仓储与物流：散装物料（粉料、颗粒）料位测量，雷达同样适用。

五、选型与安装要点

选型时需关注：介质介电常数（过低时需选导波雷达）、量程与盲区、过程温度与压力、防爆等级、输出信号（4-20mA/HART/RS485/无线）。安装应避开进料口涡流区、搅拌桨叶正上方及罐壁焊缝，天线需平行于液面，必要时加装导波管或瞄准器以稳定回波。

六、

雷达液位计与雷达液位监测终端以其非接触、高可靠、智能化的特性，正在逐步替代传统液位仪表，成为工业液位测量的主流选择。随着80GHz技术、AI回波识别与物联网平台的深度融合，雷达液位监测将在智能制造与智慧水务中发挥更核心的作用。
