26G雷达液位计与雷达液位监测终端 原理、选型与应用全解析

在工业过程控制与仓储管理中，液位测量是保障生产安全、提升运营效率的关键环节。其中，26G雷达液位计作为高频雷达技术的代表，配合雷达液位监测终端，正逐步取代传统的接触式测量仪表，成为复杂工况下的首选方案。本文将系统介绍26G雷达液位计的工作原理、技术优势，以及雷达液位监测终端的组网与应用。

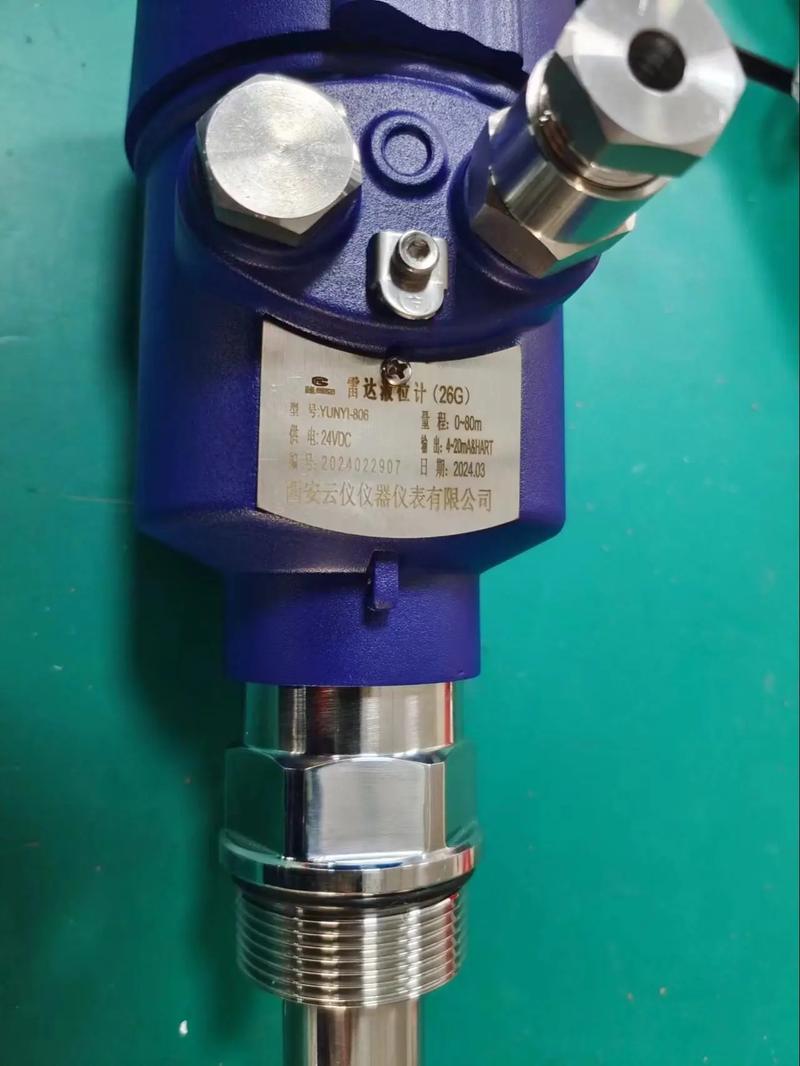

一、什么是26G雷达液位计？

“26G”指的是雷达液位计发射的电磁波频率为26GHz（K波段）。相比早期的6GHz、10GHz低频雷达，26GHz雷达波长短、波束角小（通常为3°~12°），能量更集中，抗干扰能力更强。

其基本工作原理为：仪表天线发射高频电磁波，电磁波遇到被测介质表面后反射，接收端计算发射与接收的时间差（或调频连续波FMCW的频差），从而换算出天线到液面的距离，再结合罐体总高得出液位值。

主要技术特点：
- 非接触测量：不与介质直接接触，适用于腐蚀性、高粘度、易结晶液体。
- 高精度：测量精度可达±2mm~±5mm，满足-40~250℃、-0.1~4.0MPa的工况。
- 小波束角：适合狭窄罐体、带搅拌或内部有障碍物的容器。
- 低介电常数适应：可测量介电常数≥1.8的介质，部分型号可测低至1.4。
- 多种输出：4-20mA/HART、RS485/Modbus、两线制/四线制可选。

二、雷达液位监测终端的定位

雷达液位监测终端并非单一仪表，而是一个集数据采集、显示、控制、通信于一体的终端设备（如RTU或专用数采仪）。它可以连接多台26G雷达液位计，将液位、温度、报警信号等汇总，并通过4G/5G/NB-IoT/以太网等方式上传至云平台或DCS/PLC系统。

终端的核心功能包括：
1. 多路采集：可接入4~8路雷达液位计信号。
2. 本地显示与操作：触摸屏实时显示各罐液位、历史曲线、报警记录。
3. 逻辑控制：实现高低液位报警、泵阀联动、定量装车控制。
4. 远程通信：支持Modbus RTU/TCP、MQTT、OPC UA等协议，无缝对接工业物联网平台。
5. 数据存储：内置大容量存储，断网续传，保障数据完整性。
6. 供电与防护：支持DC24V或太阳能供电，防护等级IP65/IP67，适用于户外和防爆区域。

三、典型应用场景

1. 石油化工：原油、成品油、液化气储罐液位监测，防爆型26G雷达+本安型终端。
2. 水处理与水利：污水池、加药罐、河道水位，终端通过4G上传至环保监控平台。
3. 食品与制药：卫生型雷达液位计配合不锈钢终端，满足CIP清洗要求。
4. 电力与冶金：灰浆罐、酸碱储罐，耐高温高压型号。
5. 智慧农业：灌溉水池、肥料罐的液位远程监控，太阳能供电终端。

四、选型与安装要点

选型时需确认：
- 介质特性：介电常数、腐蚀性、是否易结晶/起泡。
- 过程条件：温度、压力、真空度。
- 罐体结构：是否有搅拌、加热盘管，法兰尺寸与材质。
- 输出与通信：需HART、RS485还是4-20mA？终端需多少路输入？
- 防爆等级：Exia IIC T6 Ga或Exd IIC T6 Gb。

安装注意事项：
- 天线应垂直于液面，避免安装在进料口正上方。
- 与罐壁保持至少100mm距离，防止虚假回波。
- 对于锥形罐顶，可加装万向法兰调节角度。
- 终端应远离变频器等强干扰源，信号线采用屏蔽双绞线并单端接地。

五、结束语

26G雷达液位计以其高精度、强抗干扰和非接触测量的优势，已成为液位测量领域的主力。搭配功能完善的雷达液位监测终端，用户不仅能实现本地实时监控，更能构建起跨区域、多层级的物联网液位监测系统。在实际工程中，建议根据工况严格选型，并优先选择具备丰富协议库和远程升级能力的终端设备，以保障长期稳定运行。
